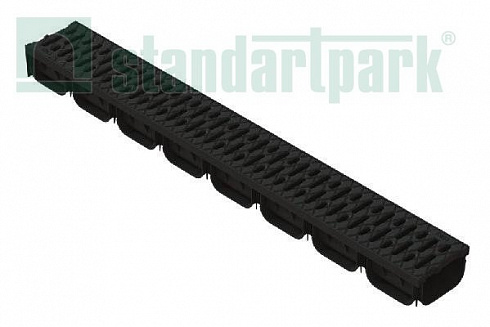

Описание
Артикул................................................0881011
Материал.............................................пластик
Ширина, мм.........................................125
Высота, мм..........................................70
Длина, мм............................................1000
Вес, кг...................................................1,2
Гидравлическое сечение....................DN100
Количество на паллете.......................225 шт
Серия по материалу............................PolyMax - пластик
Серия....................................................S'park
Установка решетки
Крепление решетки к лотку осуществляется за счет:
наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);
Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);
поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Установка решетки Установка решетки
Лоток – вид снизу
На нижней стороне лотка – поэтапная схема монтажа
Лоток – вид снизу
На нижней стороне лотка – поэтапная схема монтажа
Выбивание места под патрубок
Труба подключается к любой из 8ми секций лотка. В каждой секции – шаблон для подключения.
Подключение патрубка
Обеспечивает подключение трубы DN 110;
Длина – 110 мм;
Ширина – 110 мм;
Высота – 40 мм.
Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)
Распил лотка
Лоток может быть распилен между любыми 2-мя секциями
Что позволит создать линию необходимой длины с минимальной погрешностью
Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.
Аналогичные отметки имеются и на решетке, которой комплектуется изделие.
На боковых поверхностях лотка имеются 8 секций под угловое подключение аналогичных изделий
Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.
Стыковка лотков
Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.
Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.
Материал.............................................пластик
Ширина, мм.........................................125
Высота, мм..........................................70
Длина, мм............................................1000
Вес, кг...................................................1,2
Гидравлическое сечение....................DN100
Количество на паллете.......................225 шт
Серия по материалу............................PolyMax - пластик
Серия....................................................S'park
Установка решетки
Крепление решетки к лотку осуществляется за счет:
наличия на поверхности посадочных мест лотка 20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);
Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличием выступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);
поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.
Установка решетки Установка решетки
Лоток – вид снизу
На нижней стороне лотка – поэтапная схема монтажа
Лоток – вид снизу
На нижней стороне лотка – поэтапная схема монтажа
Выбивание места под патрубок
Труба подключается к любой из 8ми секций лотка. В каждой секции – шаблон для подключения.
Подключение патрубка
Обеспечивает подключение трубы DN 110;
Длина – 110 мм;
Ширина – 110 мм;
Высота – 40 мм.
Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)
Распил лотка
Лоток может быть распилен между любыми 2-мя секциями
Что позволит создать линию необходимой длины с минимальной погрешностью
Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.
Аналогичные отметки имеются и на решетке, которой комплектуется изделие.
На боковых поверхностях лотка имеются 8 секций под угловое подключение аналогичных изделий
Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.
Стыковка лотков
Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.
Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.
Характеристики
| Высота, мм | 70 |
